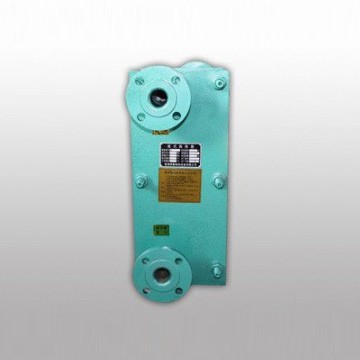

板式換熱器是一種有效的換熱設備，它由一系列具有一定波紋形狀的金屬片疊裝而成。這種設計使得該產品具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便等優點3。與其他類型的換熱器相比，板式換熱器在相同壓力損失的情況下，傳熱系數可提高3-5倍，占地面積僅為管式換熱器的三分之一，熱回收率高達百分之90以上。
　　1.施工前的準備
　　在安裝板式換熱器之前，需要進行一系列的施工準備。這包括對施工圖的審核和交底，由公司主管經理組織技術人員、施工人員及設計人員對施工圖進行審核，以確保熟悉圖紙并便于施工。此外，還需要根據施工圖提供的設備、材料明細表及施工進度計劃訂購設備和材料。
　　2.主要施工方法
　　在安裝設備時，首先需要核對基準線并進行定位劃線。對于板式換熱器，應在設備底座地腳螺栓附近墊鐵，并用水平儀檢查其水平和垂直度。板式換熱器安裝方向應正確，位移不超過規定值。然后，用水泥漿澆灌底座及地腳螺栓，待水泥干固后再進行復查。
　　3.安裝管道
　　管道安裝時，應將管子及管件內外壁的鐵銹及污物清除干凈，并保持內外壁干燥。氣體管道不得向下安裝成“”形，以免形成液囊。支管與干管的連接距離應相互錯開，且設備相接時管道不得強迫對口。鋼制套管應與墻面或樓板底西平齊，但應比地面高20毫米。
　　4.安裝閥門與法蘭
　　閥門安裝前應做強度和嚴密性試驗，試驗壓力為出廠規定的壓力。閥門與法蘭連接時，不得對接，石棉墊片應擦油，螺栓應均勻緊固。
　　5.焊接要求
　　焊接工人應有焊工操作證。彎曲部位不得有焊縫，接口焊縫距起彎點應不小于1個管徑，且不小于100毫米，接口焊縫距管道支、活架邊緣應不小于50雙面焊接管道法蘭，法蘭內側的焊縫不得凸出法蘭密封面。
　　6.板式換熱器安裝的特殊注意事項
　　在安裝板式換熱器時，首先要檢查緊固件是否存在松動或損壞，換熱器不能變形，為了防止介質中存在雜質，應在安裝過程中安裝過濾器。如果該產品的出口壓力超過設備承受壓力，需要在進口處安裝閥門以及減壓閥門。

　　以上內容是根據搜索結果整理得出的板式換熱器安裝施工方案。請注意，具體施工時應嚴格按照相關規范和標準進行，確保施工質量和安全。
